Stinol 104

**Rabbit** · 11.03.2010 00:21

Что-то случилось с термопредохранителем. Стоял COMBI 100 PL .000 100 - 250V 10A, 4 провода (2 коричневых, желтый и зеленый). Имею в наличии ТАБ-Т-3 3-х проводной (коричневый, желтый, зеленый). Они взаимозаменяемы? Можно его использовать? Смущают 2 коричневых провода на старом.

**Александр Геннадьевич** · 11.03.2010 08:58

Для начала проверьте сопротивления ТЭНов.
Подсоединяем все три коричневых вместе и всё ОК.

**Rabbit** · 11.03.2010 11:25

Вы хотите сказать, что можно смело их соединять? Просто я так и сделал вчера, а через полчаса работы холодильника получил КЗ.

**Rabbit** · 11.03.2010 11:48

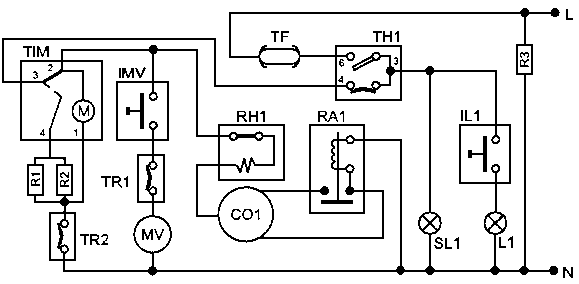

Просто судя по этой схеме, соединение всех коричневых проводов воедино приводит как раз к КЗ. Поправьте меня пожалуйста, если я не прав.

**Александр Геннадьевич** · 11.03.2010 14:00

Смотрим целостность нагревателей

**Rabbit** · 11.03.2010 16:07

Тэн испарителя был сгоревший. Поменял. Тэн поддона в порядке. Поставил ТАБ-Т-2 4-х контактный. Коротыш не исчезает!!!

**Rabbit** · 11.03.2010 16:52

Тэн испарителя был сгоревший. Поменял. Тэн поддона в порядке. Поставил ТАБ-Т-2 4-х контактный. Коротыш не исчезает!!!

**Rashed** · 11.03.2010 22:22

Сообщение от Rabbit

Просто судя по этой схеме, соединение всех коричневых проводов воедино приводит как раз к КЗ.

До того, как вкл.ТЭНы, было бы хорошо Омметром проверить у них сопротивление (~1кΩ).

Сообщение от Rabbit

Тэн испарителя был сгоревший. Поменял. Тэн поддона в порядке. Поставил ТАБ-Т-2 4-х контактный. Коротыш не исчезает!!!

По подробнее про 4-х контактный.

**вьюга** · 14.03.2010 23:10

Сообщение от [b

Александр Геннадьевич[/b]]...Подсоединяем все три коричневых вместе и всё ОК.

Александр Геннадьевич, на COMBI 100 и подобном всего 4 провода: один желтый, один синий, остальные коричневые...

Сообщение от Rashed

До того, как вкл.ТЭНы, было бы хорошо Омметром проверить у них сопротивление (~1кΩ).

Если точнее то 300...360 и 600...760 ом.
Rabbit У ТАБ-Т-2 другая цветовая маркировка выводов (Желтый черный, синий, как помнится, или два черных - два синих), какие провода звонятся при комнатной температуре?

**Михген** · 15.03.2010 01:49

Сообщение от вьюга

какие провода звонятся при комнатной температуре?

задняя пара-пред, передняя -термореле

**Александр Геннадьевич** · 15.03.2010 09:16

[quote="вьюга"]

Сообщение от [b

Александр Геннадьевич[/b]]...Подсоединяем все три коричневых вместе и всё ОК.

Александр Геннадьевич, на COMBI 100 и подобном всего 4 провода: один желтый, один синий, остальные коричневые...

Сообщение от Rashed

Вьюга читай пост внимательней!!!!!!
Первоначально таб менялся на 3х концовый- Синий желтый и одн коричневый . 2коричневых в схеме холодильника + 1 от ТАБ =3 :mrgreen:

**toha** · 17.03.2010 17:41

Rashed, Если ты поменял ТЗН и подсоединил правильно термопредохранитель,то смело меняй таймер и будет всё работать,такую поломку делал неделю назад.

**toha** · 17.03.2010 18:45

неRashed, аRabbit, извиняюсь.

**Ice** · 21.03.2010 14:37

Сообщение от Александр Геннадьевич

Подсоединяем все три коричневых вместе и всё ОК.

Если изначально стоял 4-х концовый, то ставить вместо него 3-х концовый нельзя. Закончится как закончилось у Rabbit (КЗ).
Наоборот можно (т.е. вместо 3-х концового ставить 4-х концовый с замкнутыми коричневыми).

**Ice** · 21.03.2010 14:40

Сообщение от toha

Если ты поменял ТЗН и подсоединил правильно термопредохранитель,то смело меняй таймер и будет всё работать,такую поломку делал неделю назад.

А таймер-то зачем менять?
