Тогда скажите алгоритм работы !!!!
Вид для печати
Тогда скажите алгоритм работы !!!!
Уже было на форуме:Цитата:
Сообщение от владимир алексеевич

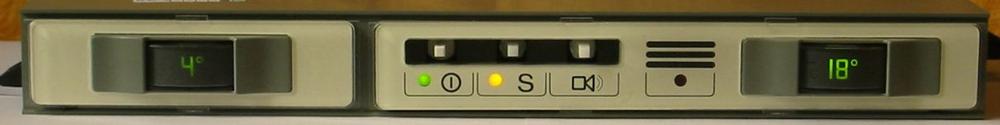

Такая схема агрегата относительно широко используется с конца 80-х годов прошлого века, если правильно помню. Поначалу применялись обычные клапаны с постоянным питанием, а не модные теперь "импульсные". Может, кто-нибудь из присутствующих вспомнит Bosch с панелью управления, как на фото ниже - вот, как раз, один из пионеров. Странно, что Вы только теперь впервые столкнулись.Цитата:
Сообщение от Ice
Вложение 1042
Не сталкивался с данным девайсом, но я бы для начала добрался до испарителей. Это же полный No Frost, следовательно как минимум один испаритель с каппиляром можно визуально иследовать. Да и в холодильниках с данной компоновкой No Frost как правило стоит один испаритель. Тёмная история... Да и ВА темнит.
geo.Где вы видели полный NoFrost что бы в холодильнике был испаритель?
Ice !
Нет. При запуске компрессора на данной модели работают сразу обе камеры.
Клапан предназначен только для того, чтобы отключить холодильку по температуре.
После набора температуры в морозилке отслеживается температура в обоих камерах и включение происходит по температуре в каждой из них.
geo !!
Если бы это было так просто, то я бы не выносил этот вопрос на форум. Я сам решаю все проблемы сам.
Даже в сервисном центре ВИРПУЛ отказались от ремонта. Мне предложили довести ремонт до конца.
В монуалах на ВИРПУЛ нет такой ошибке. (Кто мог учесть, что перепаяна капилярка на холодилку)
Отказалсь от ремонта в центе. Восстановлена циркуляция и холодос проходит испытания.
refel !!
Да есть испарители в каждой камере.
Эта модель имеет и вентилятор в холодилке.
Вопрос: для чего?? Жду ответа.
В.А.Сразу работать обе камеры не должны.У меня как раз в ремонте Whirlpool c соленоидом я установил плачку в плюсовую.Так сначала плюсовая охладилась потом морозилка.Холодильник в таком случае не с полным NoFrost.Полный NoFrost в плюсовую холод идет с морозилки.
refel !!
Я верю своим глазам!!
Работают обе камеры. Если нажат на левую верхнюю клавишу и отключить холодилку, то будет работать только морозилка.
В противном мигает морозилка до тех пор пока не наберёт -12.
Потом при наборе в холодилке переключается на морозилку.
В.А.Кстати в вашем холодильнике в запенке капилярка была алюминиевая?Я в оба отделения поставил дигитальные термометры и по ним следил за работой.
refel !
Нет стоит медь с покрытием.
Всё паяется припоем.
Схемка выглядит так:Цитата:
Сообщение от владимир алексеевич
Цитата:
Сообщение от владимир алексеевич
Цитата:
Сообщение от refel
Ну, как бы, вы оба правы (как в анекдоте). Когда клапан "дует" в капиллярку ХК, то, после того как будет "протянут" испаритель ХК, начнет охлаждаться и испаритель МК (т.к. испаритель ХК по объему меньше, чем испаритель МК). По схеме от 2Vlad это удобно проследить.Цитата:
Сообщение от владимир алексеевич
Для чего вентилятор на "плачке"? Как вариант: http://master-catalog.ru/faq.php?dir=1&article=5Цитата:
Сообщение от владимир алексеевич
Цитата:
Этот вентилятор повышает эффективность теплообмена между воздухом холодильной камеры и поверхностью испарителя.
Принудительная циркуляция воздуха, которую обеспечивает вентилятор, позволяет точнее поддерживать заданную пользователем температуру во всем объеме холодильной камеры (особенно актуально для холодильных камер большого объема). Кроме того, значительно сокращается время, необходимое для охлаждения только что загруженных в камеру продуктов до температуры хранения.
2vlad !!
Со схемой всё и так понятно. Если отсос один, то подачи две.
Получается так, что я прав. Работают сразу две камеры одновременно. Клапан только перекрывает подачу в холодилку.
Однако на этой модели имеется контроль времени работы. Это функция "быстрого" охлаждения (стоит вентилятор в холодилке).
Есть функция "гости". Срочно понизить температуру "40" или пива в морозильной камере.
Однако на дисплее загорается ошибка AL 03. В морозилке -32. Моё предположение, что это сигнал того, что в морозилке очень низкая температура.
Может я и не прав???
Про AL03 ничего не могу сказать, не знаю. (Могу предположить неисправность датчика температуры воздуха в морозильной камере.)Цитата:
Сообщение от владимир алексеевич
А вот исправный клапан не может держать две капиллярные трубки открытыми на проход . Дополнительные функции холодильника стОит рассматривать после приведения основной функции в норму. Назначение вентилятора в холодильной камере описАл Ice .
Было бы понятнее, если бы Вы сделали фотогрфии пустых(без полок) камер и холодильной(с вентилятором) и морозильной. На испаритель No-frost (фото со снятой крышкой ), тоже хотелось бы взглянуть. Если не затруднит....
