Как работает холодильник RL52TEBSL Rev. 01
Всем привет!
Вводное слово:
Для меня холодильник это черный ящик который работал и радовал меня. Но тут он сломался и уже двое мастеров в итоге ничего не смогли сделать с ним.
В виду того что скорее всего придётся купить новый, я решил повысить свою осведомленность а заодно мало ли получиться совершить чудо.
Исходные данные:
в час Х
1. холодильник решил, что дверь морозильника не закрыта (лампочка не гаснет, и пищит каждые 100 секунд)
2. температура морозильной камеры отображаемая на цифровой панеле стала мало зависеть от той что на самом деле внутри морозильника (либо замирает на какой-то цифре, либо достаточно быстро идёт вниз, хотя внутри лютый холод)
Оба мастера сказали что дело в мозгах снимали какие-то мозги (к сожалению я в это время был на работе, так что какие-именно не знаю) и отвозили на диагностику. После первого ничего не изменилось, а второй "нашёл проблему" но после этого у меня сломалось вообще всё

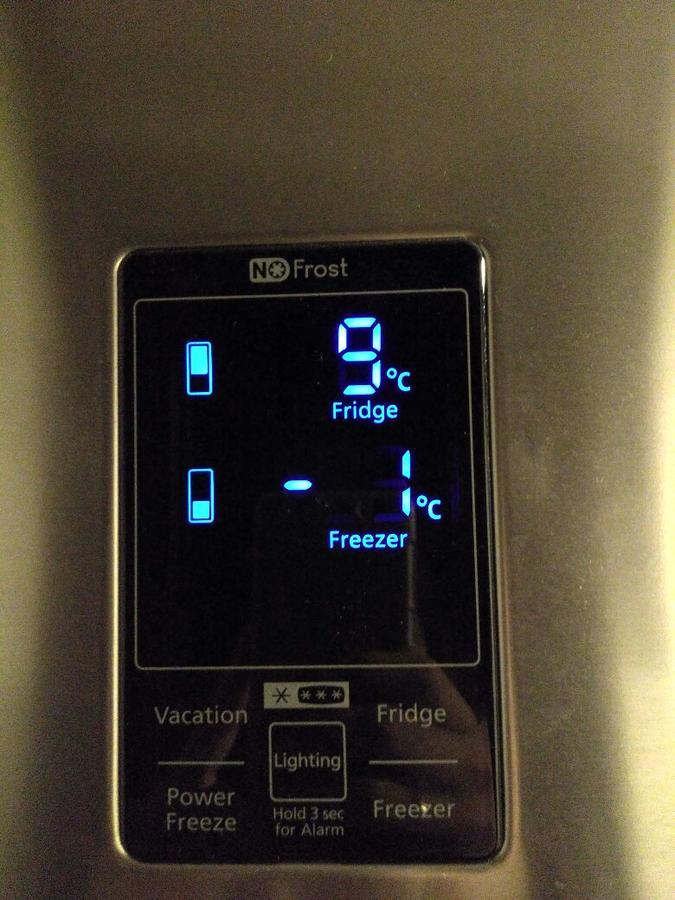

1. на панеле отображается вечные 9 градусов в верхней камере
2. на самом деле в верхней камере уже установилась комнатная температура и даже когда холодильник жужжит он охлаждает только морозильник, вверх всё также тёплый
3. в момент включения в розетку на панеле отображается корректная температура морозилки, но сразу после этого температура якобы резко идёт на повышение, всегда, где то по градусу каждые несколько минут. И это никак не зависит от реальной температуры в морозильнике
4. когда температура морозильника по данным панели опускается ниже установленной он врубает мотор и начинает её охлождать, а так как это никак не влияет на "вечное потепление" (см. пункт 3) то в морозильнике потихоньку становиться -30. После чего я его вырубаю из розети и даю отдохнуть несколько часов
5. лампочка морозильника всё также горит, якобы дверь открыта
Переходим к вопросам
1. Как работают датчики температуры в холодильнике, могут ли быть какие-либо другие проблемы связанные с постоянным повышением температуры кроме глуков самой платы? (например проводка). Собственно если да, то где они стоят чтоб на них посмотреть прозвонить или например вставить резистор переменного сопротивления (и какой) и поиграться с ним. Посмотреть реагирует ли сам холодильник

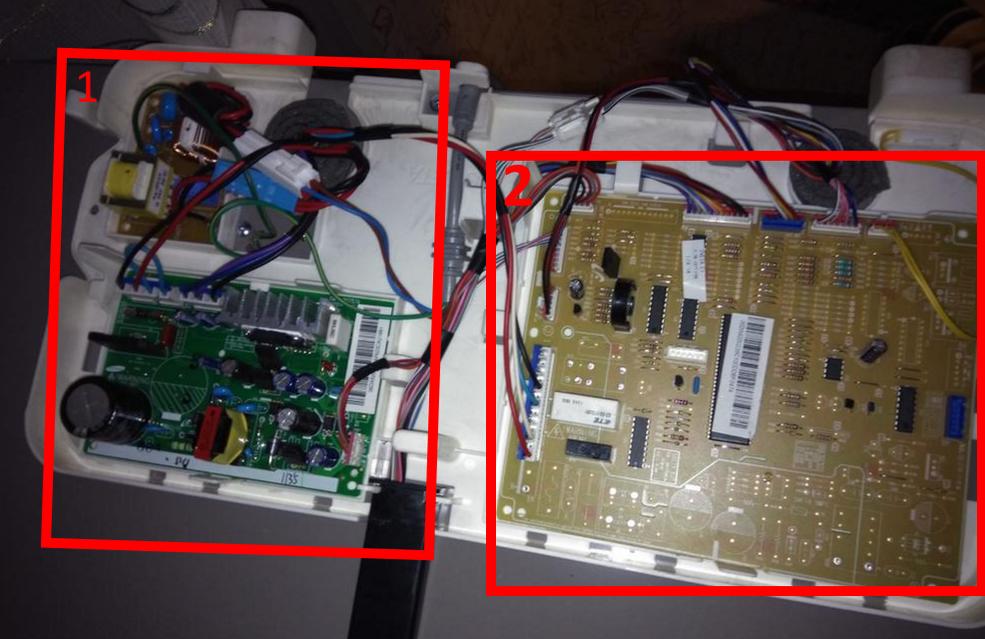

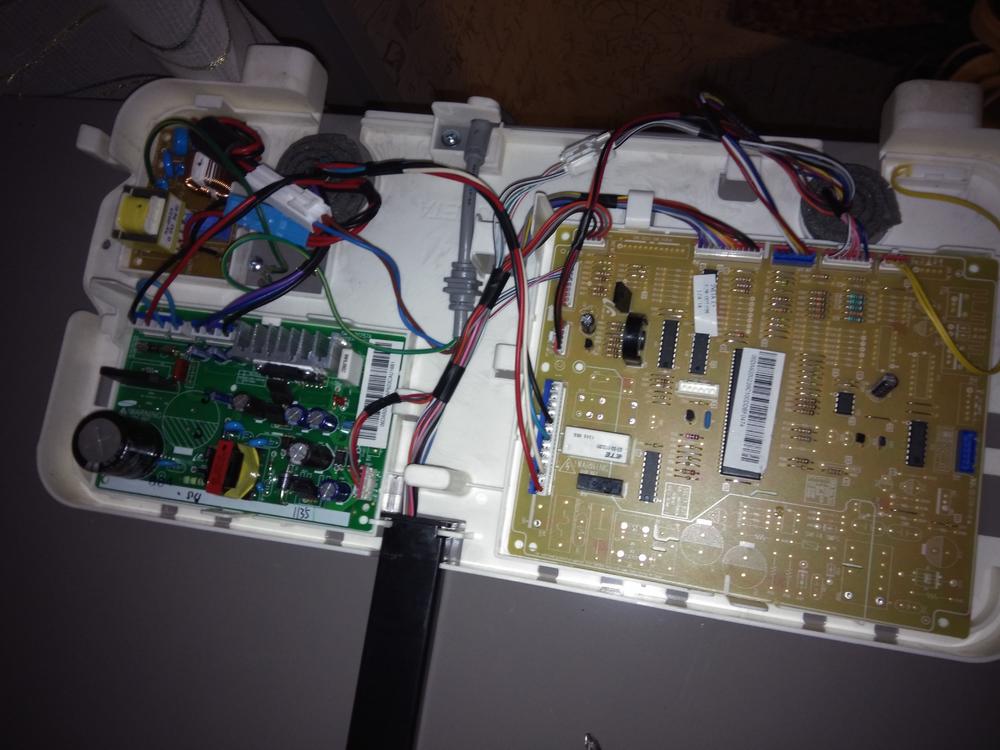

2. у меня есть три платы на верху холодильника, правильно ли я понимаю что мне интересна только большая коричневая плата, а остальные (судя по толщине проводов) занимаются вопросами питания всех других компонентов. И судя по всему к ним претензий нет, раз все лампочки мыргают, а моторы гудят Фото:
Вложение 4493

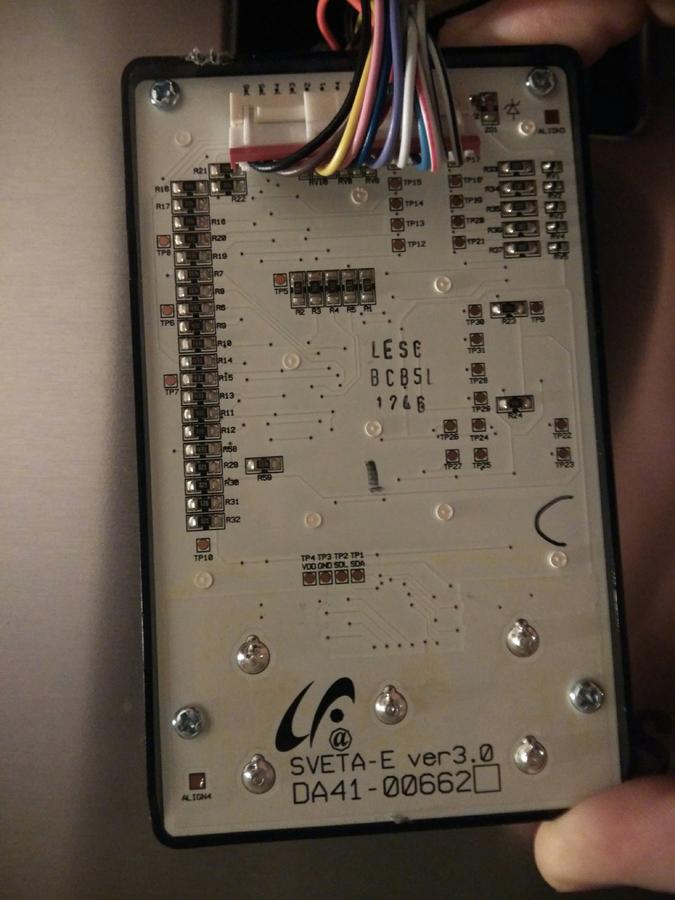

3. Сама панель на дверце с дисплеем, это всего лишь дисплей, и она не отвечает за логику работы холодильника? То есть если все на дисплее отображается на все кнопочки холодильник "реагирует писком и миганием" значит к ней претензий нет?
Вложение 4494
Вложение 4495

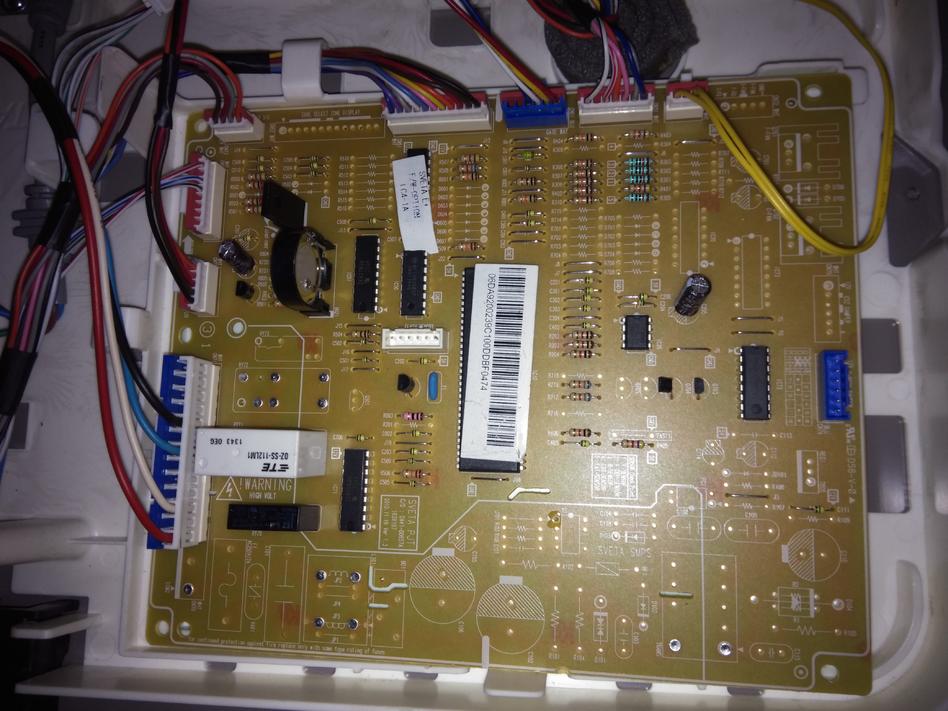

4. Хочу начать с замены главный платы управления (наверно она так называется) фото:
Вложение 4496
правильно ли я делаю когда ищу по артикулу "DA92-00239C". Она ведь подойдёт?
И собственно сейчас обзвонил 10 мест, и пока продолжаю искать, подскажи где ещё можно её заказать если вдруг гугл мне не поможет?
PS. Вдруг ещё каким советом поможете?
PSS. А можно ли где-нибудь найти подробную схему устройства как самого холодильника так и его плат?
