Стинол 117 ER, лед в морозильной камере.

[error404]

Проводки то пометил какой куда?

[Оолег]

Проводки то пометил какой куда?

Да, конечно, разноцветными фломастерами и сфоткал на всякий случай ...


Мне вместо таймера AQ -2001-21 предложили - Таймер для холодильника TMDC 625-1 , сказали что это аналог и работает так же.

Подскажите пожалуйста , кто знает..

[error404]

TMDC 625-1 , сказали что это аналог и работает так же.

это НЕ аналог и работает он не так же - это китайская версия (что уже плохо) стоит например на Хайсенсе и часто летит, и раскладка контактов другая TMDC_625_refrigerator_defrost_timer.jpg_220x220.jpg

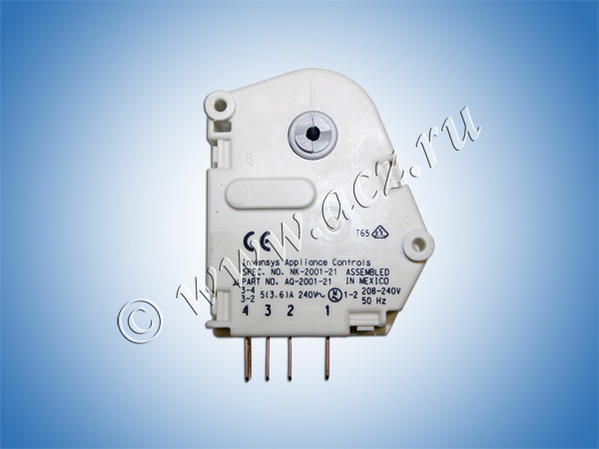

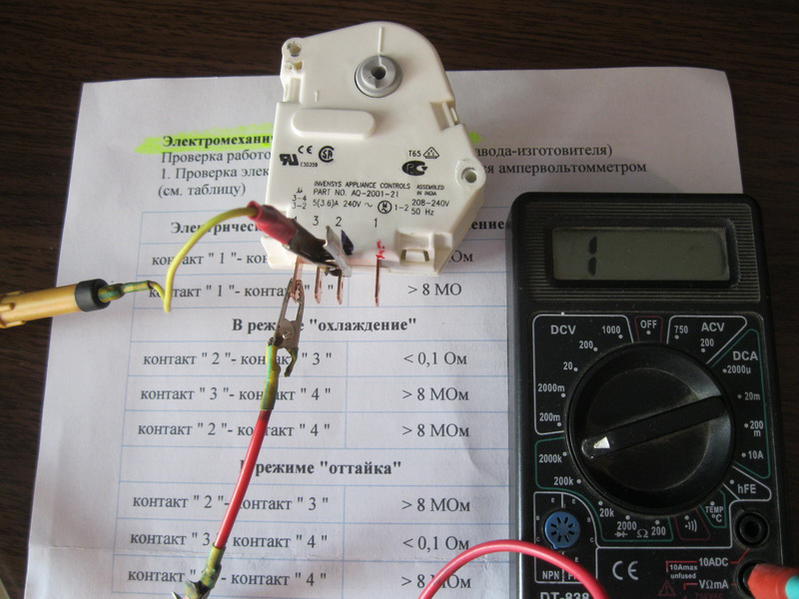

а тебе нужен вот такой 3403b.jpg это то и есть оригинал AQ-2001-21

[Оолег]

[QUOTE=error404;48634]раскладка контактов другая

Ну, раскладка контактов- это я так понял можно переставлять как тебе надо, это не проблема. Я не с целью рекламы, но китайское - не всегда значит плохое.
Я понимаю, что Вы даете мне совет и это правильно, но тут такая штука: AQ-2001-21 сейчас нету , надо ждать, а TMDC 625-1 есть и стоит он в 4 раза дешевле.
Дешево - не всекгда хорошо, мне это тоже понятно.
Но пока я получу AQ-2001-21 , я ж могу установить TMDC 625-1 переставив ( перепаяв ) контакты как надо ??

Как Вы считаете ??

[error404]

но китайское - не всегда значит плохое

стоит например на Хайсенсе и часто летит

я ж могу установить TMDC 625-1 переставив ( перепаяв ) контакты как надо ??

МОЖНО

[error404]

не смотря на номерацию контактов на новом таймере, его надо включать :

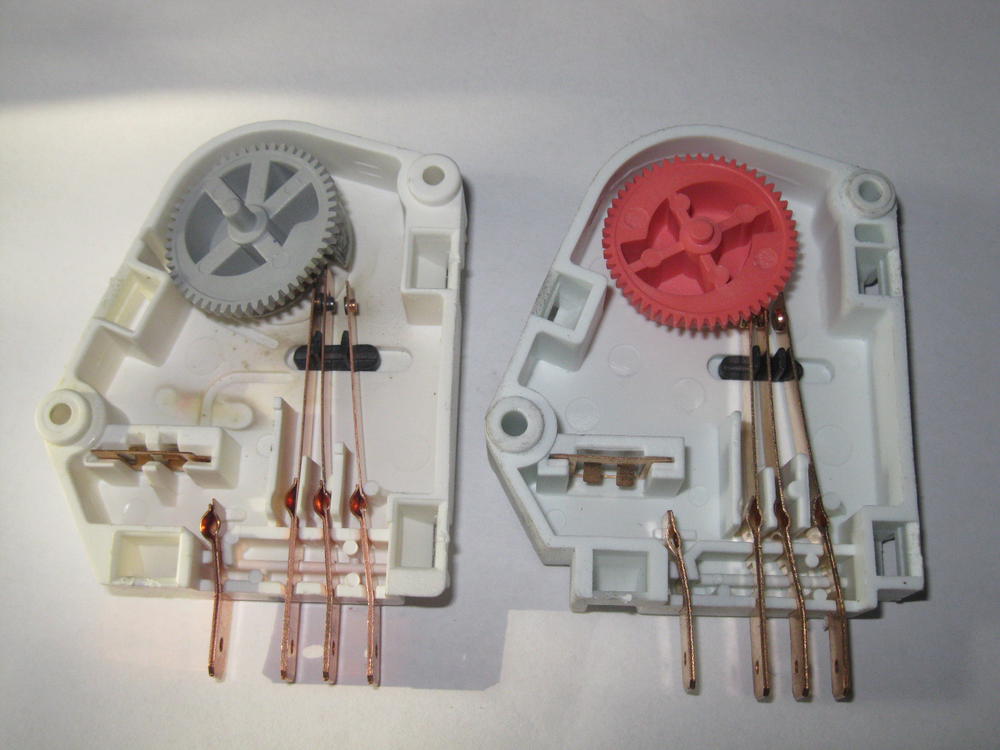

как на старом не обращая внимания на циферки на новом(просто по расположению самих контактов) т.к. внутри он собран не по своим циферкам IMG_0006.jpg а почему то как в AQ-2001-21??

Мне вместо таймера AQ -2001-21 предложили - Таймер для холодильника TMDC 625-1 , сказали что это аналог и работает так же.

очевидно продавцы уже сами перекинули конденсатор как нужно на AQ-2001-21

[Оолег]

очевидно продавцы уже сами перекинули конденсатор как нужно на AQ-2001-21

Даже не знаю что сказать, так было...

Спасибо а подсказку, буду пробовать...

[Оолег]

очевидно продавцы уже сами перекинули конденсатор как нужно на AQ-2001-21

......Да, я уже при сборке Таймера заметил , что одной защелки нету. Я ее не ломал, это однозначно.
И вот посмотрел фото , которое я сделал сразу как только получил Таймер, еще до того как я его разобрал - таки нету защелки!
Значит , так уже кто-то побывал до меня, контакты перекинули...



[Оолег]

Проводки то пометил какой куда?

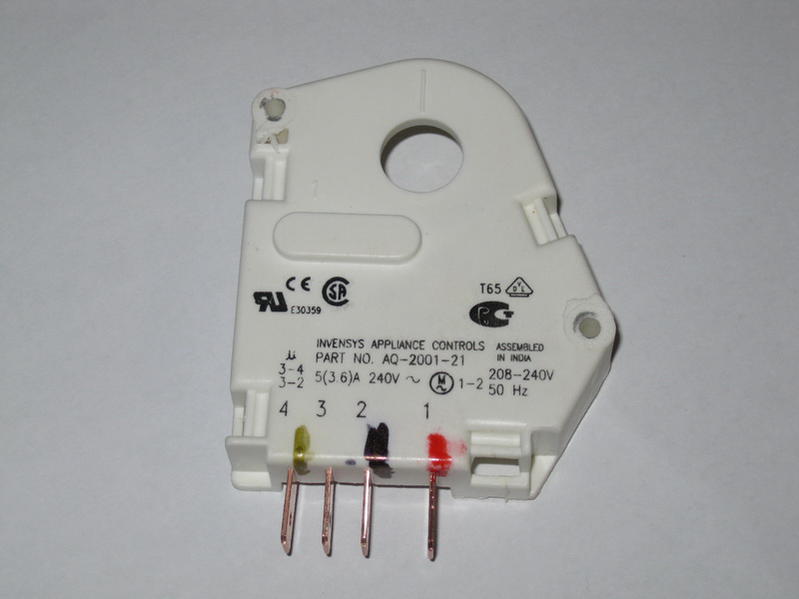

Пометил вот таким образом...

IMG_5fAH_новый размер.jpg

[Оолег]

Так вот по поводу нового таймера...
Я заказал AQ-2001-21 , и попросил прислать мне фото того , что я заказываю
Так вот фото на сайте фирмы и фото того что мне прислали совсем разные. Дурят народ! Вместо AQ-2001-21 подсовывают TMDC 625-1.

Вот фото , которое прислали с фирмы поставщика :


Хочется ругаться, матом....

[Оолег]

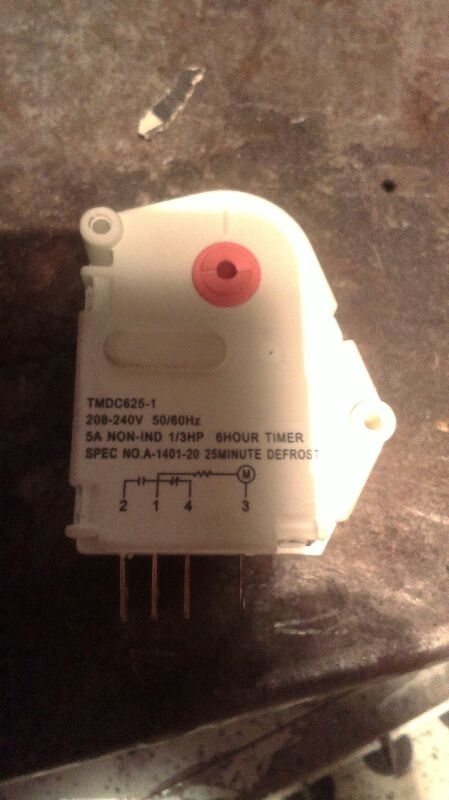

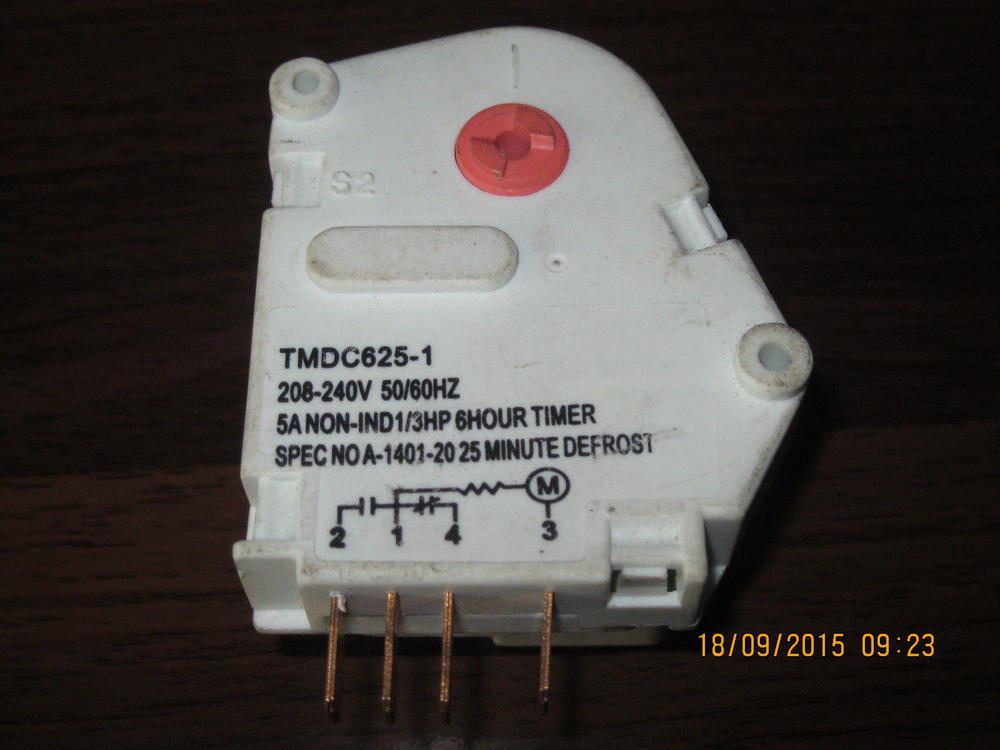

Вот, получил сегодня Таймер, TMDC625-1. Контакты 3-4-1-2,

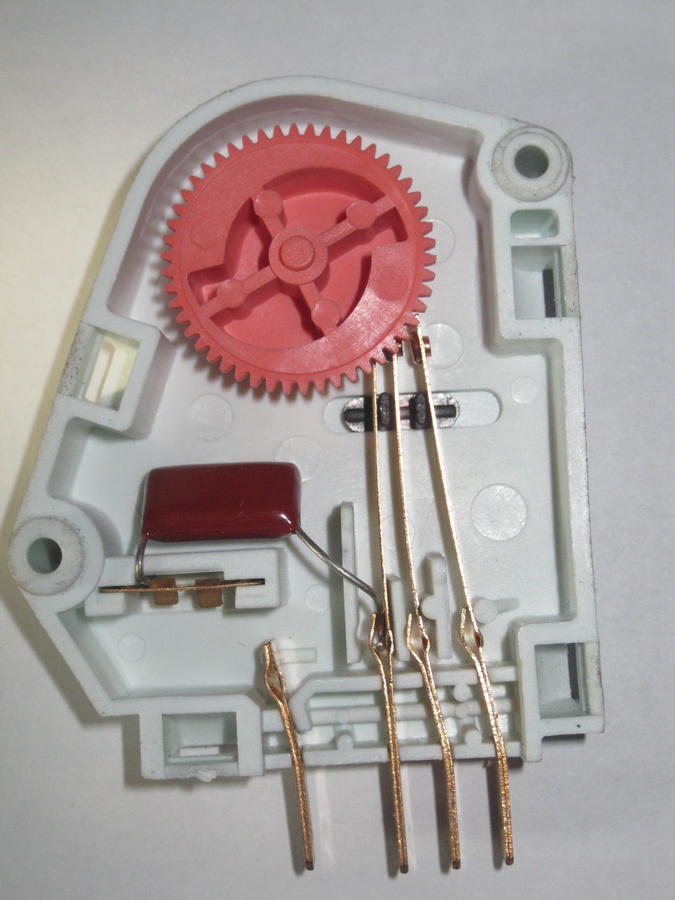

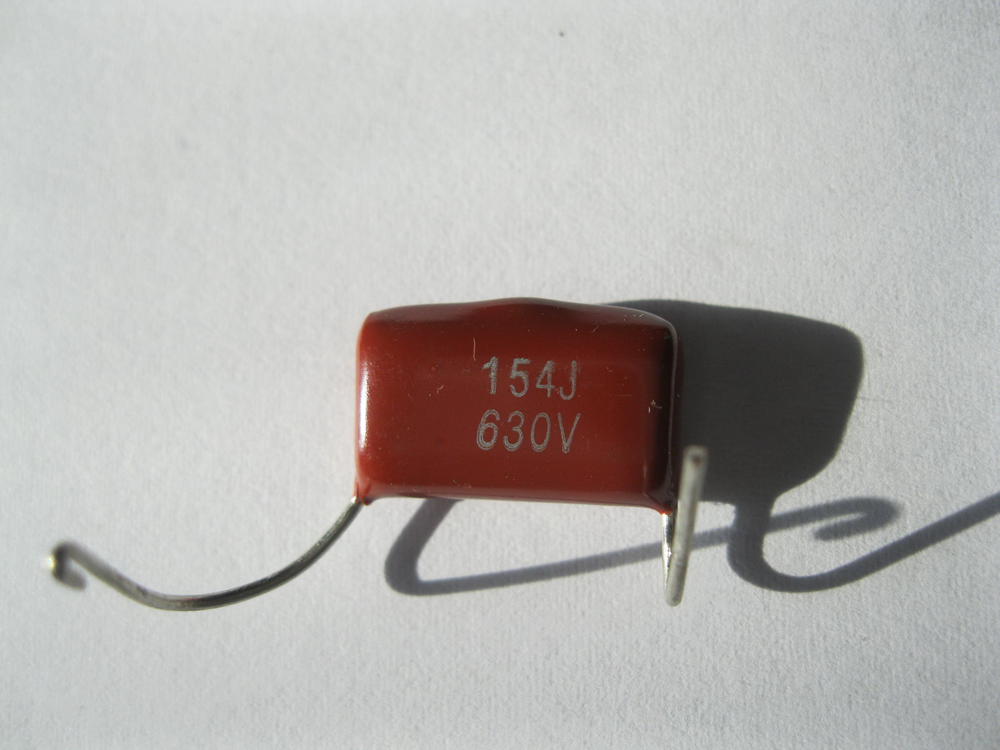

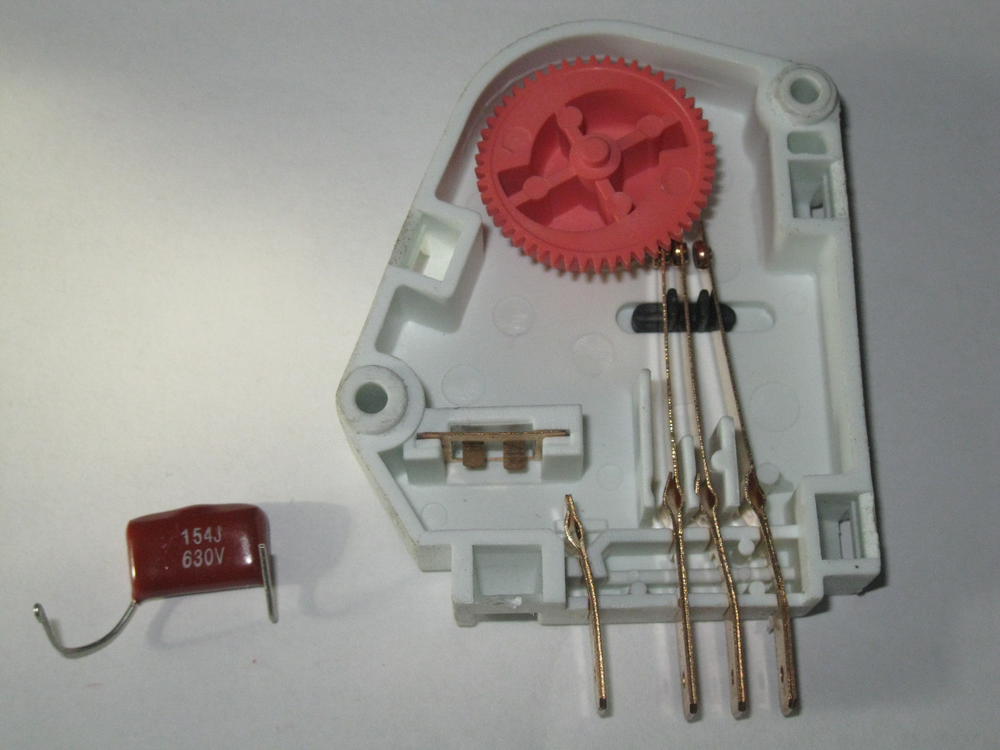

внутри все так же как в моем, но тут таки конденсатор емкостью 0.15 мkF. Подключен на 2-ю клему.

У меня вопрос:
1. Оставлять конденсатор или искать резистор 27 Ком ??

2.По идее , не смотря на номерацию контактов на новом таймере, его надо включать : к 3-му контакту - 1-й провод, к 4-му- 2-й провод, к 1-му - 3-й, и к 2-му - 4-й провод. Я правильно понял ??






[Оолег]

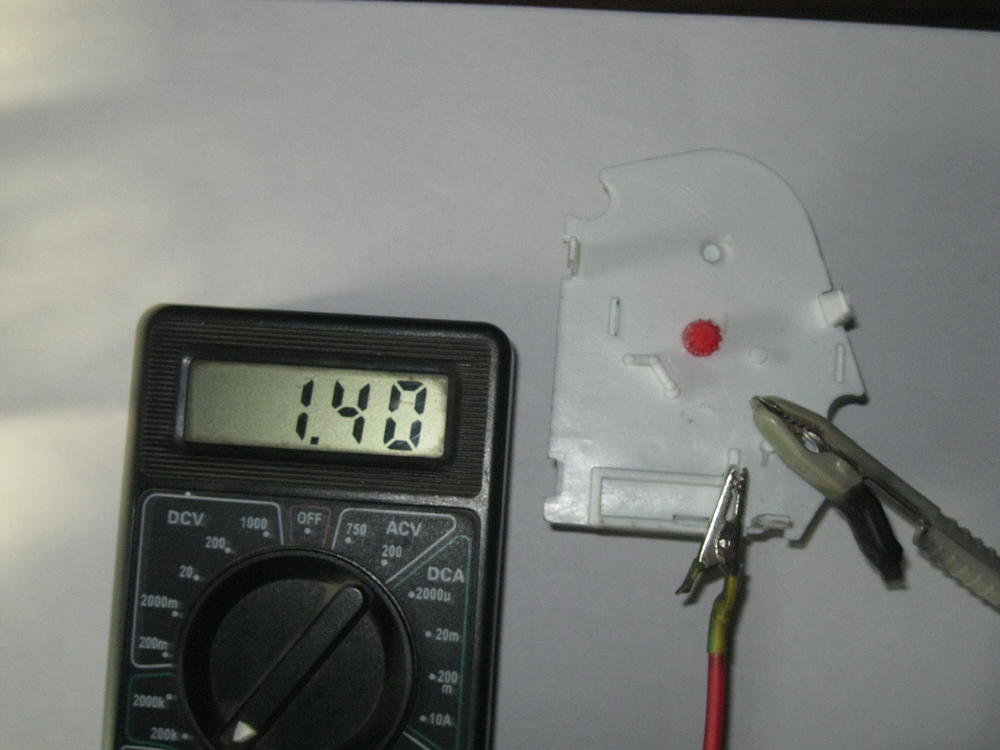

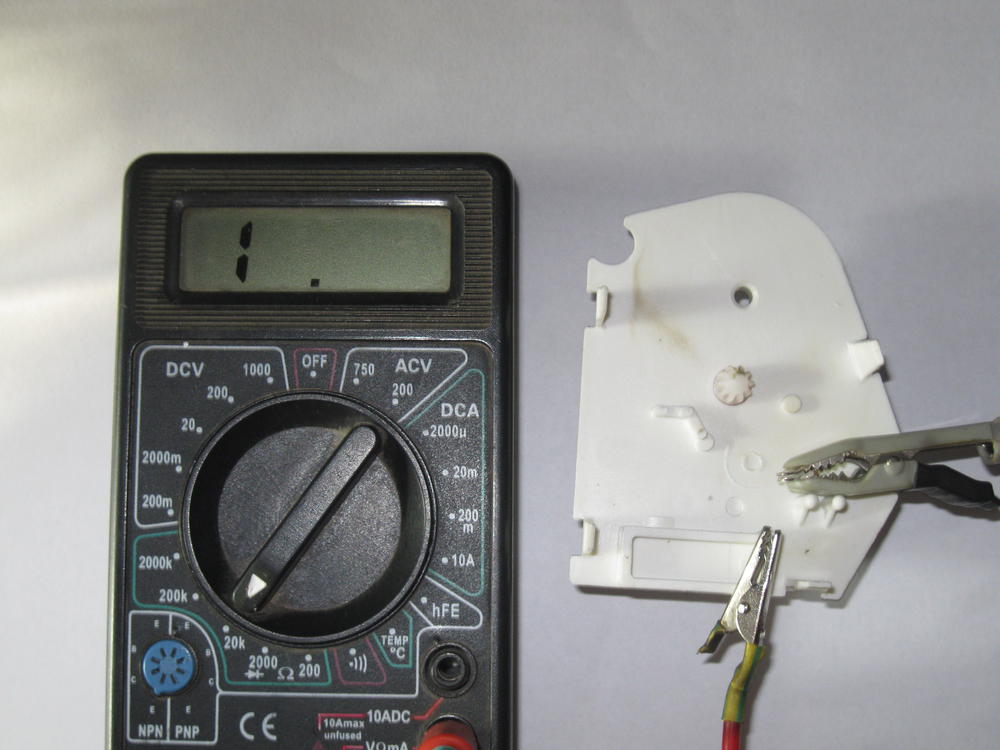

...и катушка "звонится - 1.4 Ком , а на старом не "звонилась".....



[Оолег]

Контакты пропаял аккуратненько, все собрал, Таймер установил на место, холодильник включил , тьфу тьфу тьфу все работает , как начнет морозить все станет ясно - наблюдаю...

IMG_00t905_новый размер.jpg

[Оолег]

А подскажите пожалуйста : во время режима заморозки в морозильной камере вентилятор должен постоянно крутиться ?

[error404]

во время режима заморозки в морозильной камере вентилятор должен постоянно крутиться ?

вентилятор работает в паре с компрессором
