странности в логике работы таймера Стинола-102

[владимир алексеевич]

2vlad
Открой схему ноуфрост и посмотри работу схемы. Понятно и без объяснений. Вообще могу описывать но это просто элементарно Ваттсон...

[2vlad]

Понятно и без объяснений...

....только Вам.
На схеме, точно, всё элементарно. А вот уловить ход Вашей мысли, с Ваших слов невозможно....Ватсон.

[владимир алексеевич]

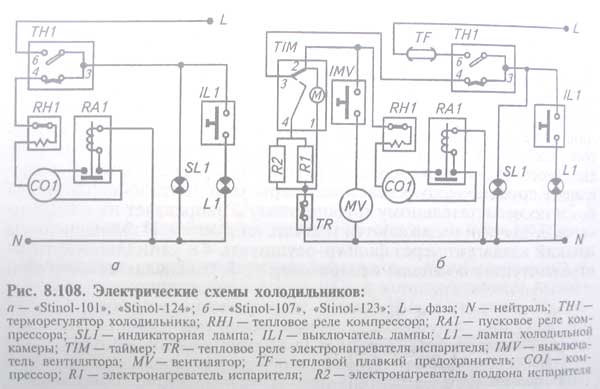

В схеме датчик оттайки обводится по цепи 1-N. Это позволяет работать моторчику таймера не зависимо от оттайки холодоса. Частые вызовы на такой тип холодосов бывает в момент оттайки и отключения напруги.
Компрессор не запускается. Схему прилагаю.
Наверное этого достаточно, чтобы понять изменения схемы.08.jpg

[2vlad]

А чем плоха родная схема? Если все элементы работают нормально, то и холодильник работает нормально. А Ваше подключение моторчика таймера, не решает проблему с холодильником (при неисправности нагревателя(ей)), а только "маскирУет" её ненадолго, оттайки-то нет.

[Митяй]

А чем плоха родная схема? Если все элементы работают нормально, то и холодильник работает нормально. А Ваше подключение моторчика таймера, не решает проблему с холодильником (при неисправности нагревателя(ей)), а только "маскирУет" её ненадолго, оттайки-то нет.

Родная схема ведь работает уже долгие годы, зачем что-то думать. Вот на новых Индезитах с электронным таймером и одним тэном оттайки уже несколько раз менял тэн с ТАБ-Т, но с очень сильным прогаром в поддоне. Что это такое, ведь видимо схема не совершенна, а старые таймеры с часиками до сих пор работают.

[вьюга]

... Вот на новых Индезитах с электронным таймером и одним тэном оттайки уже несколько раз менял тэн с ТАБ-Т, но с очень сильным прогаром в поддоне. Что это такое, ведь видимо схема не совершенна, ....

Ничего удивительного - в новой схеме надрывается один слабенький ТЭН на 70 вт, в старых было два на 230 вт. Длительное включение в режиме оттайки и включение через переноску. Не замечали? Тэны всегда горят при плохих контактах.

[Ice]

Тэны всегда горят при плохих контактах.

вьюга, Вы можете это как-то теоретически обосновать? Ну, объяснить нам механизм перегорания нагревателя при "плохих контактах"?
Если не можете, то попробуйте воспроизвести эффект в лабораторных условиях - например, возьмите нагреватель и вручную имитируя "плохие контакты" добейтесь перегорания этого нагревателя. Только, для чистоты эксперимента, не допускайте сильного нагрева нагревателя, чтобы он от перегрева не загнулся (пардон за тавтологию).

[VIHTER]

У меня тоже сразу возник вопрос по этому поводу.Вроде при плохом контакте напряжение на ТЕНе меньше.С другой стороны если контакт периодически появляется и пропадает то ТЕН то нагревается то остывает,а у холодного ТЕНа сопротивление меньше и соответственно ток выше.Вспомните лампы накаливания чаще всего перегорают во время включения по той же причине малое сопротивление холодной спирали.Я ничего не утверждаю так мысли вслух.

[вьюга]

вьюга, Вы можете это как-то теоретически обосновать? Ну, объяснить нам механизм перегорания нагревателя при "плохих контактах"?

Почти семь лет стажа в КИПиА достаточно? Там мы вынуждены были прозванивать десятки контактов в одной линии. Реле например даже с небольшой нагрузкой отпускался металл (медь) на пластинках-контактах, они давали дребезг.
Да и практически, в гарантийном сроке наверное 70% всех жалоб на плохое качество БХП в первую очередь связано с переносками. Это и перебои, и искрение, и помехи.
Мы кстати не получили ответа на мой вопрос, это было бы кстати.
А может опрос замутить? Типа "верите Вы в байки про плохие переноски?"

[владимир алексеевич]

2vlad
Таймеры нового и старого образца отличаются величиной сектора оттайки.
Стоит поставить новую конструкцию таймера. До первой оттайки и компрессор не пускается.
Разобрал оба. Оказалось, что форма имеет другой сектор работы на 5 градусов и форму.
Это сделано, чтобы они универсально могут устанавливаться на холодосы большей производительности в которых время оттайки больше. Как быть в этом случае?? Вот и пришлось устанавливать новые таймеры и изменять схему работы.

[Митяй]

Таймеры нового и старого образца отличаются величиной сектора оттайки.
Стоит поставить новую конструкцию таймера. До первой оттайки и компрессор не пускается.
Разобрал оба. Оказалось, что форма имеет другой сектор работы на 5 градусов и форму.
Это сделано, чтобы они универсально могут устанавливаться на холодосы большей производительности в которых время оттайки больше. Как быть в этом случае?? Вот и пришлось устанавливать новые таймеры и изменять схему работы.

Переставить питание часиков с 3 на 2?

[владимир алексеевич]

Митяй!!
А говоришь, что схема совершенна.
Тогда зачем менять 2 и3 ???
Объясни, что произойдёт если отключить свет во время оттайки??
Пустится компрессор??

[Митяй]

Тогда зачем менять 2 и3 ???

Потому что конструкция таймера другая..., но работает, ты бери ставь и наслаждайся, что думать уже тема раскрыта, смотри Форум...

[Rashed]

Вы правильно мыслите! Плюс к этому эффект дуги со всеми последствиями и в том числе высшие гармонии. Ну, рас на практике встречается, значит, что-то есть.

[Митяй]

Вот сегодня был Стинол-102: -два тэна крякнули, термовыключатель цел, термодатчик тоже. Заменил тэны, проверил, всё работает. Но ведь БХП уже много лет. Моё мнение, что вначале сгорел один тэн, и этого потребитель не заметил, но когда сгорел второй, то уже отказался включаться весь БХП и хозяин его включал таймером неделю. Продукты не пропали, а они сейчас в цене...)))
