Атлант МХМ-1804 (работа без выключения)

Привет всем случилась беда с више указаним холодильником...
на протяжении 3-х лет по гарантии ему меняли терморегулятор два дня назад заметил что он не виключается работает и работает начал грешить на терморегулятор снял марка терморегулятора KDF22J1 (китайский) у нас таких не нашол пошол по нету надибал что его аналог наш ТАМ-133-1М...купил поставил не виключается и всьо тут тепература падала до -3 но он не виключался тер заметил начал потапливатся температура подскочила до +8 (компресор работает всьо равно) заметил также что иний есть только в верхий части Х.К. гдет сантиметров 20 от потолка и всьо ниже иния нет...и ещо сам конденсатор холодильника (трубки на задней стенке) левая половина горячая правая (несколько колен трубок)полностю холодние...по идее должна бить все коена горячими..тер думаю или фильтер или что при заправке на заводе фреоном попало в систему охлаждения
холодильниками занимался и до етого но такого ещо не встричал((((
помогите плис....
21.04.2011, 22:39
romany

А как мы можем Вам помочь? Если ВЫ пользователь, то зовите мастера, сами не справитесь. Если мастер, вскрывайте систему, проверяйте на засор капилляра или фильтра, утечка думаю исключена.
21.04.2011, 23:13
BIGGGI

Я разбираюсь больше по електронике по ней же работаю спросить хотел может ли ето биль из за терморегулятора (я писал что на что менял) там бил
KDF22J1 кстате очень похож на К-59 на сколько я знаю К-59 "плачущий" тогда может и тот китаец тоже...или ТАМ133 нормальная ему замена...???
если нужно вскривать систему етого делать я сам не буду 100% так как нет ни опита ни инструмента для етого....
я просто прошу у Вас опитних мастеров подсказок куда рить ....а то мастера у нас не охотно идут ето делать на дому а стянуть ету дуру с 5 етажа без лифта и т.д....очень и очень сложно + искать автомобиль чтоби доставить в мастерскую ....(((
21.04.2011, 23:21
romany

терморегулятор 100% не причем, Вы сами в этом убедились.
Так что или мастера домой, или холодос к мастеру
21.04.2011, 23:22
Левит

Ни разу не видел сломанного KDF22.
22.04.2011, 11:12
BIGGGI

возможна такая замена терморегулятора KDF22J1 на ТАМ133-1М или нет???
а то ступил грешил на регулятор всьо вказивало на его поломку после замени на ТАМ133 родной регулятор вибросил ((
22.04.2011, 11:35
Холодильщик

Цитата:

Сообщение от BIGGGI

возможна такая замена терморегулятора KDF22J1 на ТАМ133-1М или нет???

Возможна, но провода надо подключить по другому. Если бы меняли на К-59, то провода не меняются.
Если долго работал не отключаясь, то возможен засор капилярки.
22.04.2011, 12:13
romany

Цитата:

Сообщение от BIGGGI

возможна такая замена терморегулятора KDF22J1 на ТАМ133-1М или нет???
а то ступил грешил на регулятор всьо вказивало на его поломку после замени на ТАМ133 родной регулятор вибросил ((

Замена возможна.
22.04.2011, 12:20
romany

Цитата:

Сообщение от Холодильщик

Возможна, но провода надо подключить по другому. Если бы меняли на К-59, то провода не меняются.

Пожалуйста поподробнее о проводах, а то я всю жизнь менял термики, а подключал одинаково. Странно, но всё работает
22.04.2011, 14:23
BIGGGI

С проводами точно всьо ок..так как при повороте движка терморегулятора до виключения.. компресор виключается..
да кстате в К-59 и KDF22J1 у них по три "лепестка" контакта для проводов третий там для отключения света в ХК он там отключается одельним контактом при полном виключении терморегулятора а в
ТАМ13Х два только на компресор ..
22.04.2011, 16:51
Ice

Цитата:

Сообщение от romany

Пожалуйста поподробнее о проводах, а то я всю жизнь менял термики, а подключал одинаково. Странно, но всё работает

Исключения случаются. Например, обычно весьма бодрит незадачливого холодильщика попытка на Вестфросте данфоссовский термостат заменить на Ranco с соблюдением нумерации контактов :)
22.04.2011, 17:08
Холодильщик

romany, вы разве не знаете, что призамене К-59 на ТАМ-133 - 3и4 контакты меняются местами?
22.04.2011, 17:28
Ice

Вложений: 1

Цитата:

Сообщение от Холодильщик

призамене К-59 на ТАМ-133 - 3и4 контакты меняются местами

Зачем это? Вроде, если речь идет о ТАМ133-1М, то назначение контактов и электрические схемы полностью совпадают с рэнковскими аналогами.

В документах это отражено: Вложение 1246
22.04.2011, 18:02
Холодильщик

Не нашол ни слова о К-59. Если вы используете два контакта для компрессора, то проблем не будет.
22.04.2011, 18:06
romany

Цитата:

Сообщение от Ice

Исключения случаются. Например, обычно весьма бодрит незадачливого холодильщика попытка на Вестфросте данфоссовский термостат заменить на Ranco с соблюдением нумерации контактов :)

У нас Вестфростов мало. А чтобы не оказаться в этой роли можно поподробней?
22.04.2011, 18:08
romany

Цитата:

Сообщение от Холодильщик

romany, вы разве не знаете, что призамене К-59 на ТАМ-133 - 3и4 контакты меняются местами?

Первый раз слышу. Мы сейчас говорим о ТАМ-133 с 3 клеммами?
22.04.2011, 19:18
Ice

Вложений: 1

Цитата:

Сообщение от Холодильщик

Не нашол ни слова о К-59.

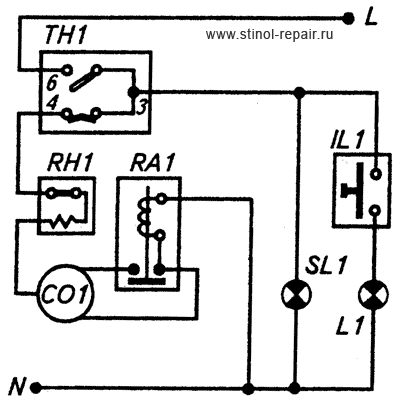

Хм, я думал, в этом необходимости нет - и так все наизусть знают. Но, если речь про те К59, что по схеме аналогичны стинольным, то можно вот на этой схеме их распиновку посмотреть:
Вложение 1247

Как можно видеть, назначения выводов и электрические схемы совпадают. Строго говоря, конечно, желательно указывать, о каком конкретно К59 идет речь. А то, мало ли, что итальянцы напридумывают.
22.04.2011, 19:39
Холодильщик

Всё правильно на схеме, через 6 контакт идёт через 4 на компрессор. А у ТАМ-133 через 3 и 4 контакты
22.04.2011, 20:00
Ice

Вложений: 1

Цитата:

Сообщение от romany

У нас Вестфростов мало. А чтобы не оказаться в этой роли можно поподробней?

Сами электрические схемы и назначения выводов у приборов совпадают. Но у термостатов Danfoss, при установке ручки регулировки в положение OFF вращением против часовой стрелки до упора/щелчка, происходит принудительное размыкание не только контактов 3-6, но и контактов 3-4. Такой особенности у приборов от Ranco не имеется - они в описанном случае честно размыкают только 3-6, а состояние 3-4 по прежнему продолжает зависеть от температуры.
Вот у инженеров Вестфрост фантазия и разыгралась - они сыграли на этой особенности данфоссовских термостатов и подключают их по нестандартной схеме. Уж не знаю, какие они цели преследовали. Как вариант - стандартные меры по осложнению замены "родного" термостата на "неродной" при проведении ремонта. Подобными фокусами многие производители балуются. Хотя, с другой стороны, может действительно, подобная нестандартная схема включения кажется датчанам более правильной - вроде как, в таком случае, относительно большой ток в компрессор идет через меньшее количество подвижных контактов и участок 3-6 термостата оказывается ненагруженным.

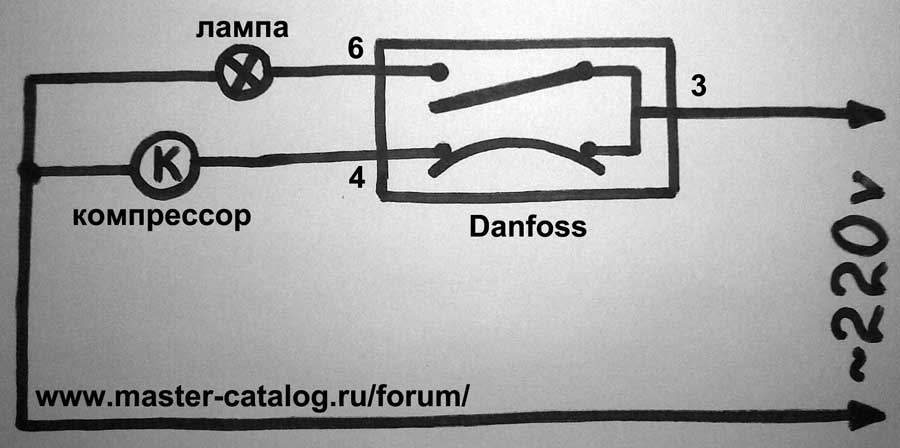

Если не ошибаюсь, то схема от датских инженеров выглядит следующим образом:
Вложение 1248
рисунок, правда, кривовато вышел ))
22.04.2011, 20:26
Ice

Цитата:

Сообщение от Холодильщик

Всё правильно на схеме, через 6 контакт идёт через 4 на компрессор. А у ТАМ-133 через 3 и 4 контакты

Не скажу, что понял, что Вы имели в виду. Но скажите, вот теперь у Вас есть схема как ТАМ133-1М (Вы же его в виду имеете?), так и схема К59. Схемы, как я вижу, одинаковые. Так зачем при замене К59 на ТАМ133 что-то менять в схеме подключения термостата к проводке холодильника?
22.04.2011, 20:27
romany

Вижу разницу в схемах, но не пойму одного: если не пользоваться принудительным размыканием, то можно провода подключать как обычно или всё же менять местами?
22.04.2011, 20:42
2vlad

Цитата:

Сообщение от romany

Вижу разницу в схемах, но не пойму одного: если не пользоваться принудительным размыканием, то можно провода подключать как обычно или всё же менять местами?

Клиент скажет, что раньше отключался поворотом ручки, а теперь не отключается.
Как раз и надо подключать, как обычно -
4 - компрессор;
3 - освещение;
6 - линия (L)
Особенность Danfoss (077B7003) термостата - принудительное размыкание всех контактов. В Ranco (K-59) контакты 3-4 поворотом ручки (принудительно) не размыкаются, размыкаются только при понижении температуры.
22.04.2011, 20:43
Ice

Цитата:

Сообщение от romany

Вижу разницу в схемах, но не пойму одного: если не пользоваться принудительным размыканием, то можно провода подключать как обычно или всё же менять местами?

Вы имеете в виду, можно ли без изменения схемы (т.е. сохраняя соответствие номеров выводов термостата и подключаемых к нему проводов проводки холодильника) просто заменить термостат Danfoss на Ranco? Я выше уже сказал, что ерунда получится - в таком случае Вы не сможете принудительно отключить компрессор (при переводе ручки термостата Ranco в положение OFF погаснут только лампы, а компрессор будет по прежнему включаться и выключаться).

P.S. 2vlad опередил на минуту ))
23.04.2011, 07:10
Холодильщик

Вы уж меня простите, вчера сонный маленько опечатался. При замена термостата ТАМ-133 на К-59, 3 и 6 клеммы надо менять местами, а 4 клемма не меняется.
24.07.2016, 21:25
southural

Цитата:

Сообщение от Холодильщик

Вы уж меня простите, вчера сонный маленько опечатался. При замена термостата ТАМ-133 на К-59, 3 и 6 клеммы надо менять местами, а 4 клемма не меняется.

Если ТАМ 133 с трема клемами, а если две то ничего не меняется.

на трех клеммных "ТАМ-133" 6 и 4, а у "К-59" 3 и 4
И К-59 регулятором отключать компрессор не будет?

Вроде все правильно понял :confused:
24.07.2016, 21:29
zenzel

Некрофил.
25.07.2016, 18:30
southural

Цитата:

Сообщение от zenzel

Некрофил.

Это вы мне?
25.07.2016, 20:21
ref

Цитата:

Сообщение от southural

Это вы мне?

Посмотри на дату последнего сообщения, до твоего, и реши сам))
25.07.2016, 20:38
R13a

Последний на сегодня вызов был именно на эту модель , лампочка не горит , индикатор тоже , внутри холодильного отделения течёт вода по задней стенке ... Короче говоря они его выключили , повернув термостат , а вот включил уже я . Сами они не могли понять , что случилось , ведь морозильное отделение - работает , а дверь не пищит :)

Цитата:

Количество компрессоров: 2
Класс энергопотребления: В
Автоматическое оттаивание
Мощность замораживания: 15 кг/сутки
Температура в низкотемпературном отделении: -18 °C
Время повышения t до -9°C при откл. эл. энергии: 15 ч
Звуковая сигнализация при незакрытой двери
