Whirpool ARG 477 - не работает разморозка МК

Здравствуйте форумчане!
У меня следующая проблема.Холодильник Whirpool ARG 477 после полной разморозки работает и морозит в течении 1-1,5 месяцев.Потом в МК намерзает много льда и холодный воздух перестает поступать из МК в ХК. В МК (морозилке) держится -20, а в ХК (холод.камере) все теплее и теплее(до +16).Нашел вот такую схему:
Вложение 863
Когда подкручиваю таймер системы NO Frost (2) до времени разморозки компрессор отключается, но ТЭН не греет.Замыкаю разъем 7 - включается ТЭН. Проходит минут 30 - срабатывают контакты таймера - ТЭН отключается, а компрессор включается.Понятно, что не работает DT (4).Но дальше таймер системы NO Frost (2) не крутится и больше в режим разморозки не переходит.Только если вручную прокручу таймер на ~345 градусов опять включится ТЭН и отключится компрессор.При этом эти 30 минут таймер тикает и поворачивается на небольшой угол (~15градусов), потом компрессор, ТЭН отключается, но таймер перестает тикать и соответственно крутиться.
Что происходит? Куда пропадает напряжение с моторчика таймера? Или без замкнутых контактов DT на него не поступает питание? Работает ли таймер? Что заменить кроме DT?
Подскажите пожалуйста!

Viklen
Надо заменить таймер. Видно вся проблема в нём.
На подобных счемах устанял такой дефект не меняя таймера. Если точно такая схема, как Вы приложили, то добейтесь, чтобы питание на таймер приходило постоянно в независимости от того, какой режим работы. Добейтесь постоянного питания таймера.

Нужно снять (или отключить) ДТ от хол-ка. Подключить питание двигателя ДТ напрямую, там должна быть схема. Убедиться, что моторчик рабочий. Если всё ОК, проверить элемент 4.
Из описания непонятно греет ли ТЭН. То, что он включается - понятно. Вопрос в том, нагревается ли. Исходя из результатов - дальнейшие действия.

Тэн греет только когда замыкаю разъем для тестирования цепи 7. Т.е биметаллический размыкатель цепи 4 точно не работает.А вот проверить до конца таймер, подав напрямую напряжене 220В на моторчик, попробую завтра. Спасибо за совет!

Как проверил, что биметалл не работает? Просто прозвонить будет неправильно.

Если на программатор подать 220 по схеме, то она будет работать без проблем.
Изнашивается кулачёт в рограмматоре и начинается такая "бодяга".

А вообще-то всё это пустая болтовня. Посмотри тему о принципе работы НФ, там всё очень подробно расписано.
Наши посты, по сути, простое пересказывание описанного в теме.

Цитата:

---

Сообщение от magna

Как проверил, что биметалл не работает? Просто прозвонить будет неправильно.

---

Если верить схеме, которую я привел в первом посте, то выходит, что разъем 7 параллелен биметаллу.Если биметалл замкнут, то на разъеме 7 напряжение "0".
Соответственно, если разомкнут - ~220V(на самом деле у меня ~210). Так и проверял. Когда замкнул разъем 7 накоротко, то и таймер начал тикать и сдвинулся с места и через N часов включился ТЭН (подносил руку), разморозил и через 30 мин. выключился. Просто без биметалла он греет все 30 мин., а надо ли это? Может хватило-бы и пяти?

Цитата:

---

Сообщение от владимир алексеевич

Если на программатор подать 220 по схеме, то она будет работать без проблем.
Изнашивается кулачёт в рограмматоре и начинается такая "бодяга".

---

Программатор снимал (программатор и таймер системы NO Frost это ведь одно и то же?) и подавал напряжение 220. Работает как заводной, т.е. без проблем.

Цитата:

---

Сообщение от Viklen

Просто без биметалла он греет все 30 мин., а надо ли это? Может хватило-бы и пяти?

---

Вот биметал и регулирует время оттайки .А если его не будет то может произойти это:

Viklen
Проверьте "таблетку" в другом холодильнике. -5 включение +5 выключение тэнов.
Если работает, то измените схему таким образом, чтобы на программатор постоянно шло 220 вольт.
Будет работать.

Цитата:

---

Сообщение от magna

вообще-то всё это пустая болтовня. Посмотри тему о принципе работы НФ, там всё очень подробно расписано.
Наши посты, по сути, простое пересказывание описанного в теме.

---

Согласен!

Цитата:

---

Сообщение от Viklen

Программатор снимал (программатор и таймер системы NO Frost это ведь одно и то же?) и подавал напряжение 220. Работает как заводной, т.е. без проблем.

---

Да замените ,ВЫ , этот биметалл и дело с концом.И,действительно, зачем об этом говорить.

ИВ.
Если найдёт такой же.Можно заменить, если всё в нём.

Цитата:

---

Сообщение от владимир алексеевич

Если найдёт такой же.Можно заменить, если всё в нём.

---

В нём.в нём. Подойдёт,я думаю,любой. только после включения компрессора,мотор таймера начнёт работу после набора минусовой температуры на испарителе и замыкании биметалла.

Снял биметалл. На нем такая надпись- L15,5-23,3C (не -5 и даже не -10 ). Это не температуры-ли замыкания случайно? А то в морозилке ниже чем -18-20 редко опускается.Разве что сутки не открывать... Хотя испаритель-то холоднее... Ладно, завтра еду искать биметалл. Это точно, что может подойти любой? Лишь бы подошел по креплению?

Вложение 873

Viklen
Надо искать "родной". Думаю, Стиноловский может не подойти.

Цитата:

---

Сообщение от владимир алексеевич

Viklen
Надо искать "родной". Думаю, Стиноловский может не подойти.

---

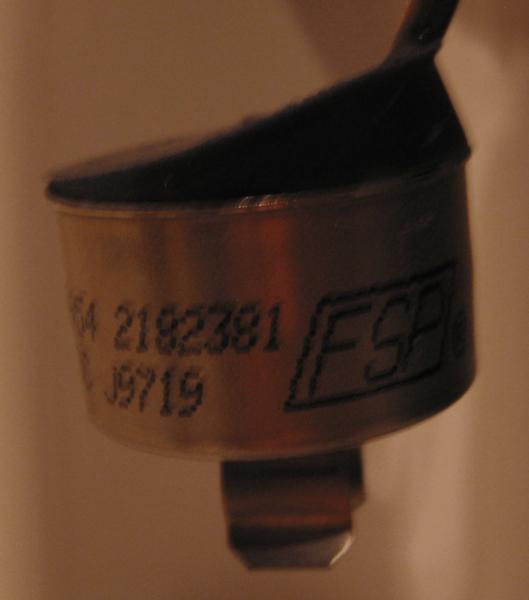

Спасибо, Владимир Алексеевич! Буду искать родной. А выглядит он так:


Вложение 874

Viklen
Да !!
Если в Киеве не будет закажите в сервисном центре. Пусть с доставкой. Просто надо убедиться, что всё в нём. В морозилку и испытать.

ОК! Так и поступлю.Я думаю, что дело все таки в нем.На этой картинке он выглядит вздутым.
Вложение 875

Отпишись потом. Для практики нужно.

ОК!

Цитата:

---

Сообщение от Viklen

программатор и таймер системы NO Frost это ведь одно и то же?

---

это доисторическое название таймера так же как и "таблетка"- биметал... :)

Цитата:

---

Сообщение от владимир алексеевич

Надо искать "родной".

---

это почему же?

-29.8*
Разные значения температур. Надо знать.

Цитата:

---

Сообщение от владимир алексеевич

-29.8*
Разные значения температур. Надо знать.

---

если мы говорим о бытовых холодильниках, пойдёт любой...
или вы и тепловой предохранитель только родной используете?

-29.8*
Там вообще другой прибор ис другими параметрами и размером.

Цитата:

---

Сообщение от владимир алексеевич

Там вообще другой прибор

---

...да ещё для другого предназначен... тогда другое дело.

-29.8*
От стиноловского отличается и по размерам и по параметрам.Функциональное назначение и принцып работы схож

Цитата:

---

Сообщение от владимир алексеевич

Функциональное назначение и принцып работы схож

---

успокоили... это +

Цитата:

---

Сообщение от владимир алексеевич

отличается по размерам

---

непреодолимое различие... это -

-29.8*
Преодолимо, но размеры другие и параметры.

Цитата:

---

Сообщение от владимир алексеевич

Отпишись потом. Для практики нужно.

---

До сих пор так и не нашел биметалл. В серв.центрах только под заказ, ждать до 2-х месяцев.
Временно закоротил биметалл накоротко - уже неделю все работает.Только, в первый день ТЭН включился через 23 часа, потом несколько дней включался через 12 часов, а сейчас - через 10.
А на таймере написано 8 часов. Но я думаю, что это не так уж и важно, т.к. даже через 23 часа воды набежало только 350 гр.

Viklen
Датчик надо обязательно поставить. Он отключает тэны при температуре +.
Если программатор выйдет из строя может перегреть испаритель.

Конечно поставлю.Это так... пока не нашел новый биметалл.
