по-моему именно так и расключаются - всегда белые провода идут на нареватель.Цитата:
Сообщение от Valek
Вид для печати
по-моему именно так и расключаются - всегда белые провода идут на нареватель.Цитата:
Сообщение от Valek
Цитата:
Сообщение от Vasiliy 75
На самом деле нет ничего сложного:Цитата:
Сообщение от Valek
Отсоединяем все провода с таймера, включаем холодильник в сеть и начинаем ставить научный эксперимент по методу профессора Тыка.
- Берем провода попарно и тыкаем друг в дружку до того момента пока в квартире свет не погаснет;
- Погас? это на самом деле уже неплохо, ибо начало положено;
- Запоминаем провода, условно обозначив их "А" и "Б", и идем включать автоматы на счетчике;
- Далее берем провод "А" и тыкаем им в оставшиеся безымянные.
- Если ничего не произошло, то не отчаиваемся, а одеваем его на клемму которая находится слегка в стороне от всех и скорее всего обозначена цыферой "3"
- Далее берем провод "Б" и тыкаем им в безымянные.. Бац.. компрессор запустился! Ура! одеваем тот который "Б" на клемму с цыферой "1" которая находится посередке из трех кучкующихся, а тот провод, который запустил компрессор на клемму "4" которая между "1" и "3"
- Оставшийся одинокий провод насаживаем на оставшуюся одинокую клемму под номером "2" которая находится с краю.
В процессе обязательно соблюдаем правила техники безопасности работаем в диэлектрических перчатках, и на всякий случай в противогазе. Домочадцев закрываем в соседней комнате, в готовности вызвать Скорую в случае чего.

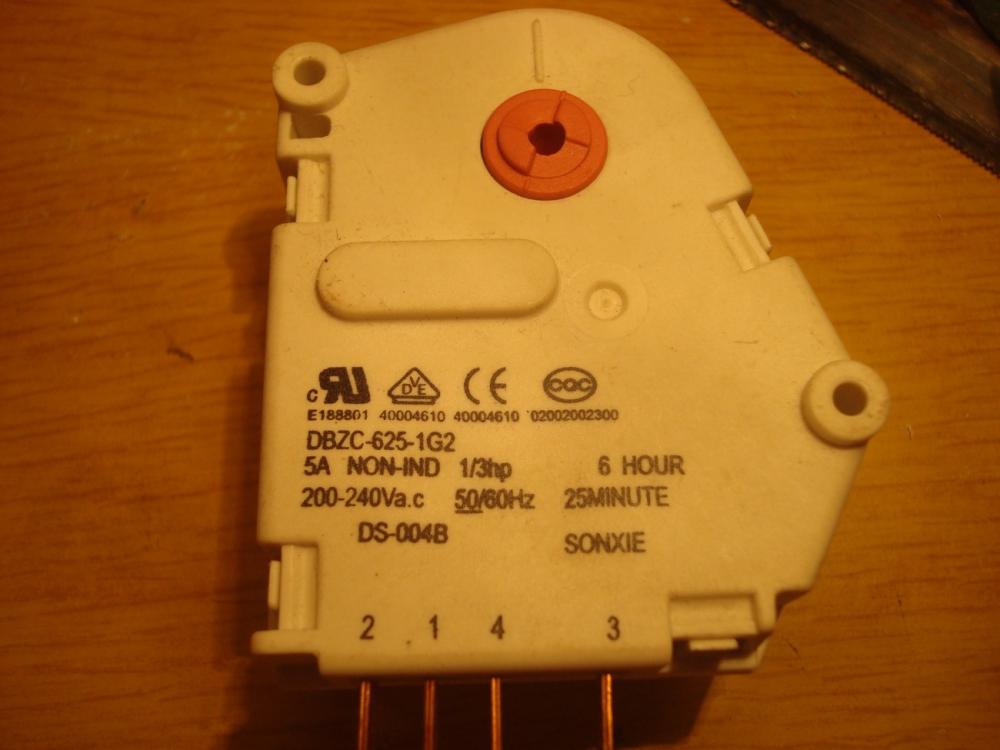

Sur, это азиатский таймер .
Вложение 2887Цитата:
Сообщение от Sur
Разговор шел про Стиноловский, а ты кажишь Вирпул, но я специально указал месторасположения клемм, чеп сильно на нумерацию не зацикливать))
Sur, на стиноле 1 - питание моторчика (он же ноль , но в тёплом холодильнике на нём НИЧЕГО нет) , 2 второй - компрессор и питание моторчика через резистор , 3 третий - перекидной (он же фаза) , 4 четвёртый - оттайка , если подключить так , что таймер сразу пойдёт без биметалла , то при удачном включении будет КЗ , как только доедет до оттайки :)
На тёплом ничего не будет.Цитата:
- Берем провода попарно и тыкаем друг в дружку до того момента пока в квартире свет не погаснет;
- Погас? это на самом деле уже неплохо, ибо начало положено;
- Запоминаем провода, условно обозначив их "А" и "Б", и идем включать автоматы на счетчике;
Подскажите пожалуйста, с Тим 01 понятно, а как он подключается по цветам в клеммной коробке? А то ей с холодильника упёрли, а в сервисах толком объяснить не могут.Цитата:
Сообщение от R13a
Ну что за поколение лентяев. Блин, неужели нужно носом тыкать? Ну хоть что-то попробуйте сделать самостоятельно. http://master-catalog.ru/forum/showt...BC%D0%B5%D1%80
Шо Вы коллега такой нервный))).Цитата:
Сообщение от magna
Спасибо за ответ, но с таймером как раз все понятно, а как по цветам его к сети и компрессору подключить, чтобы не сжечь). С электрикой просто туговато (сфера деятельности ну никак не связана) а холодильник до мастера больно далеко тащить.Цитата:
Сообщение от magna
Находите в этой теме пост #22 автор magna - смотрите вторую строчку текста (немного правее), там есть ссылка. Адрес ссылки начинается с http//:Цитата:
Сообщение от Леший
Наводите курсор на ссылку и кликаете. По ссылке перейдете в тему "Как правильно выставить провода на таймер оттайки в хол индезит", где нужно найти пост #7 автор evgeni1969 - смотрите внимательно на фото и подключаете таймер.
Спасибо за подробный разбор, но в таймер как раз провода воткнуты, а другой конец провода с четырьмя клеммами болтается в воздухе. И от компрессора провод никуда не подключен. Клеммную коробку от данной модели холодильника приобрел, но как это все в кучу собрать не понимаю)
с сети приходят красный, синий и желто-зеленый. на компрессор такие-же. с таймера черный, красный, зеленый и белый. красные с таймера и компрессора запараллелены. как и что дальше соединять ума не хватает. подскажите пожалуйста.
Сделай фото и выложи сюда.Цитата:
, а другой конец провода с четырьмя клеммами болтается в воздухе. И от компрессора провод никуда не подключен.

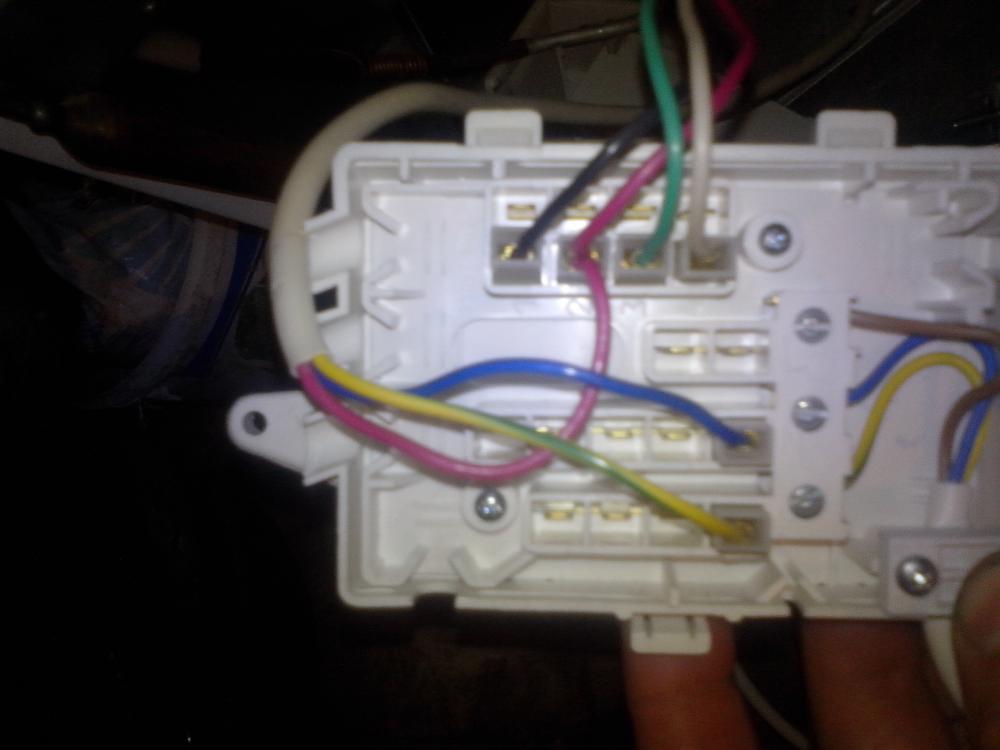

Вложение 3058
Справа приходит сетевой шнур, слева от компрессора. сверху подключал тим-01 провода воткнуты на авось, поэтому сторого не судите). может подскажет кто как оно правильно должно быть.
А где шнур, идущий на термостат, на лампочку?Цитата:
может подскажет кто как оно правильно должно быть.
