Определить модель кондиционера по плате управления

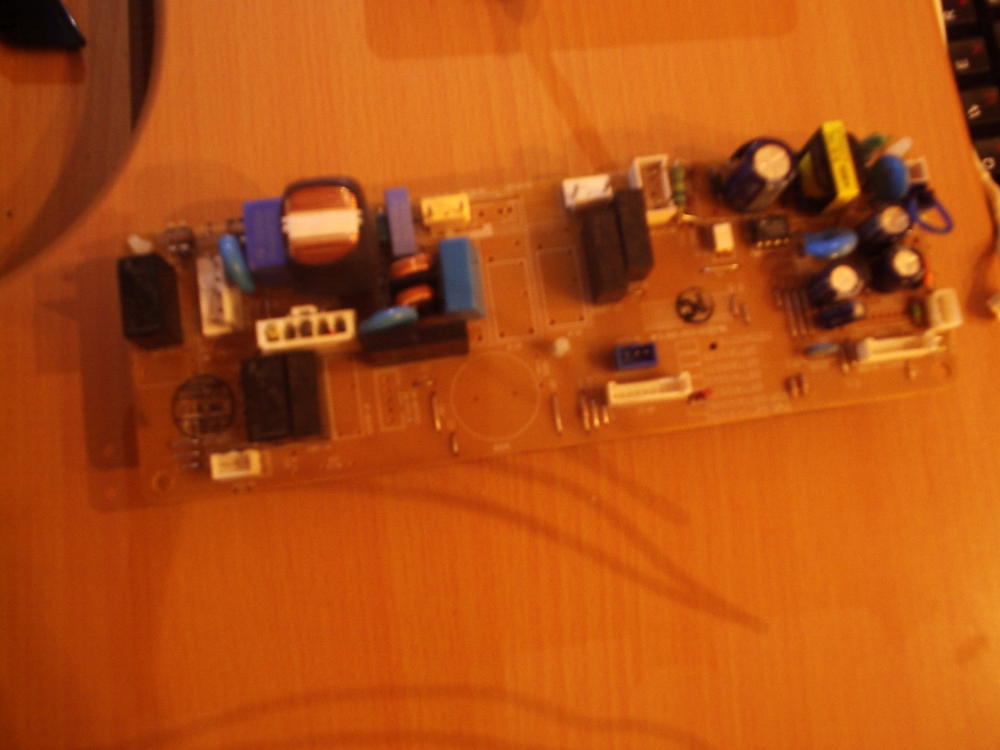

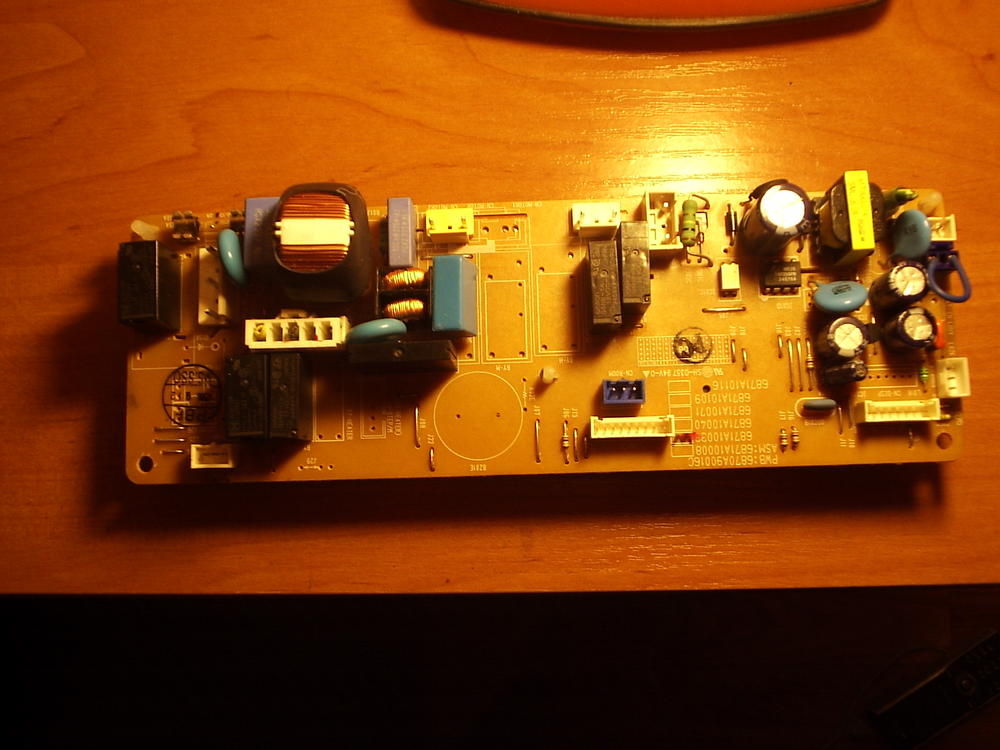

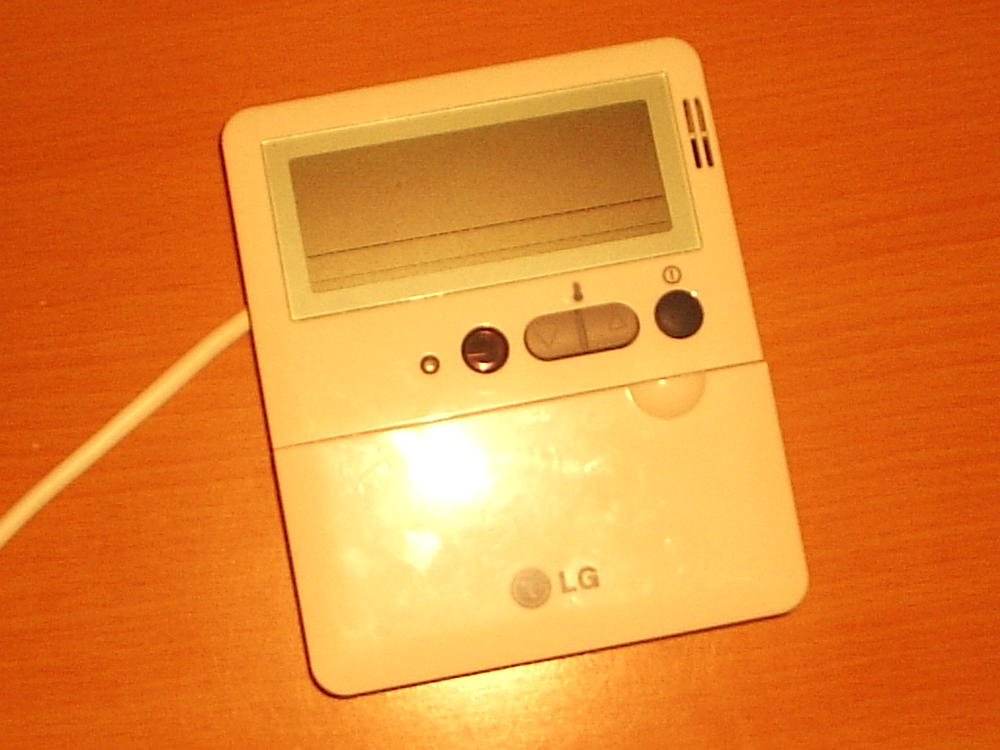

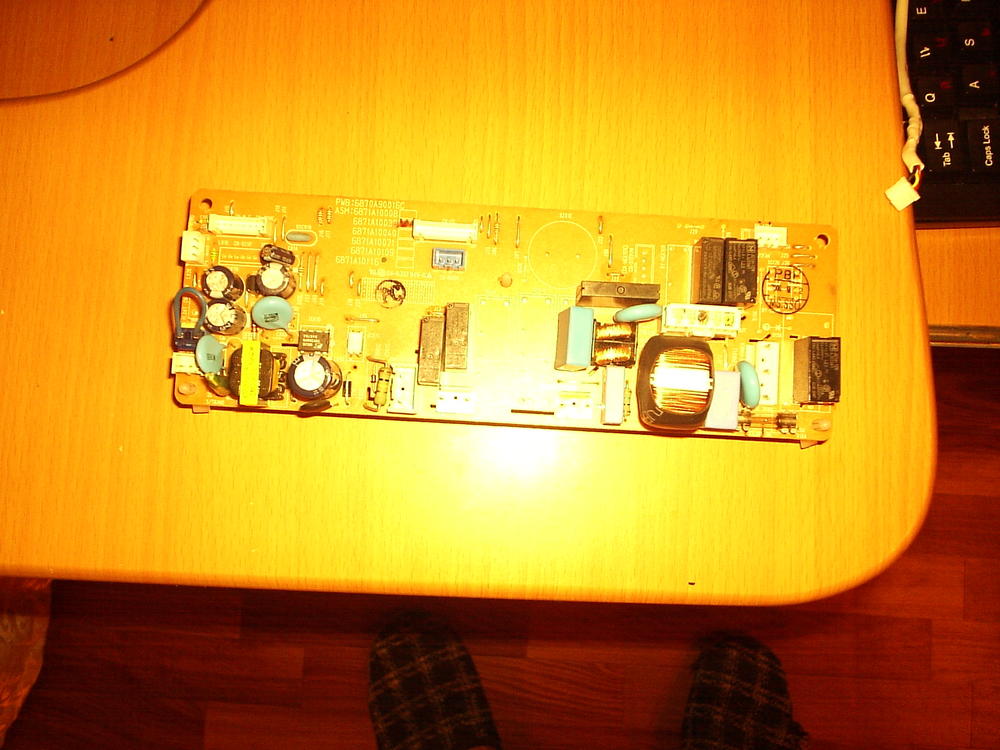

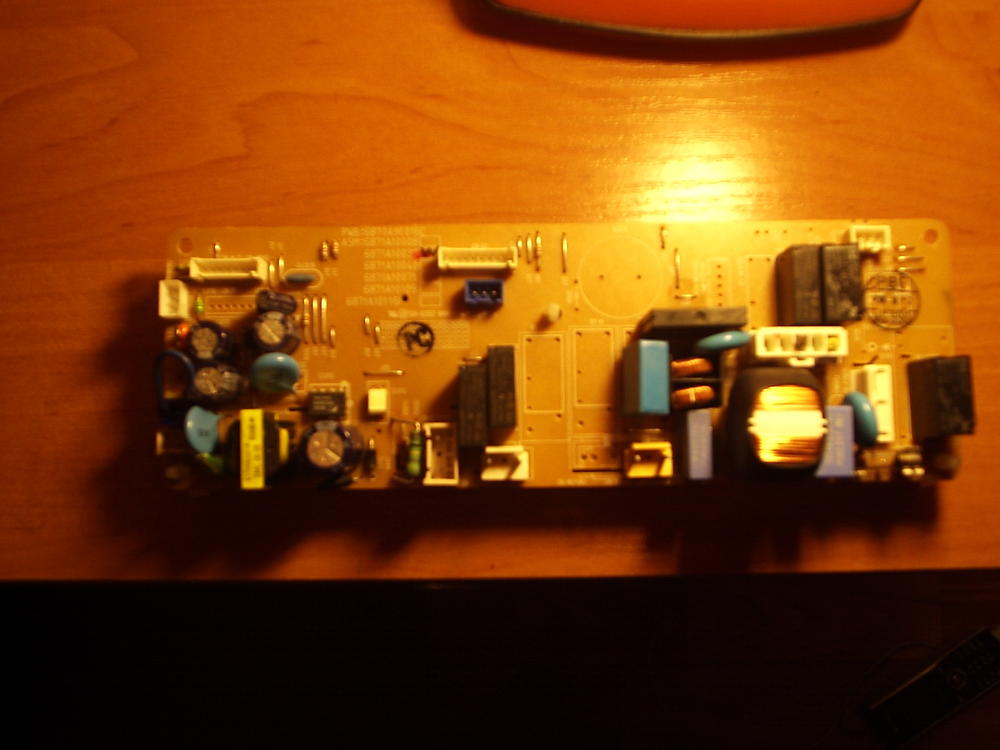

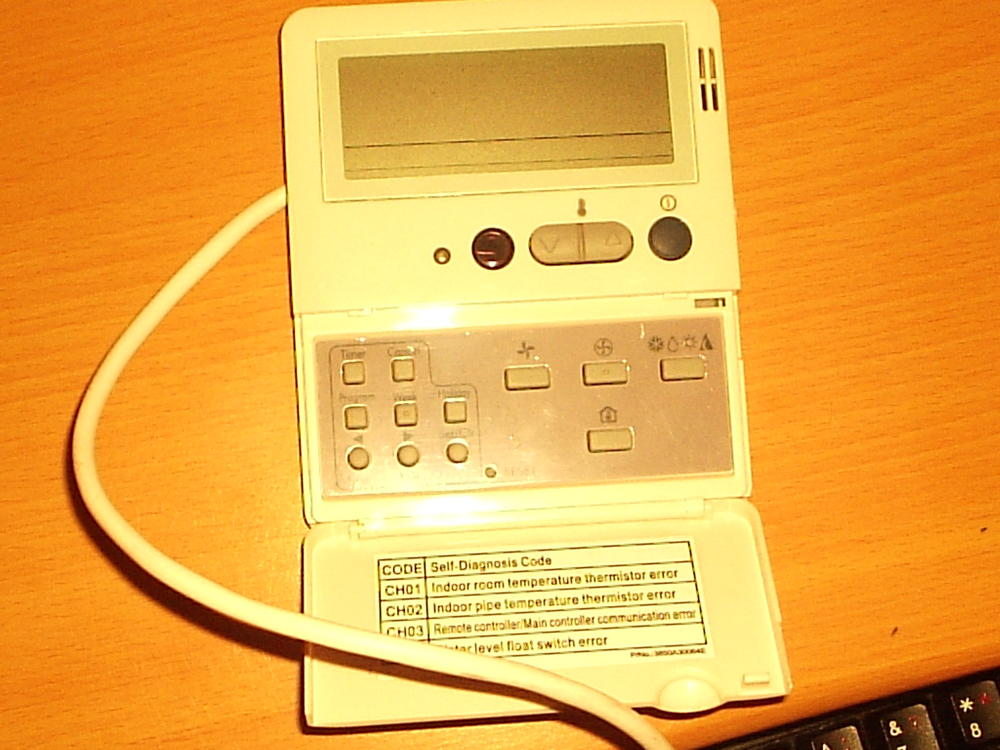

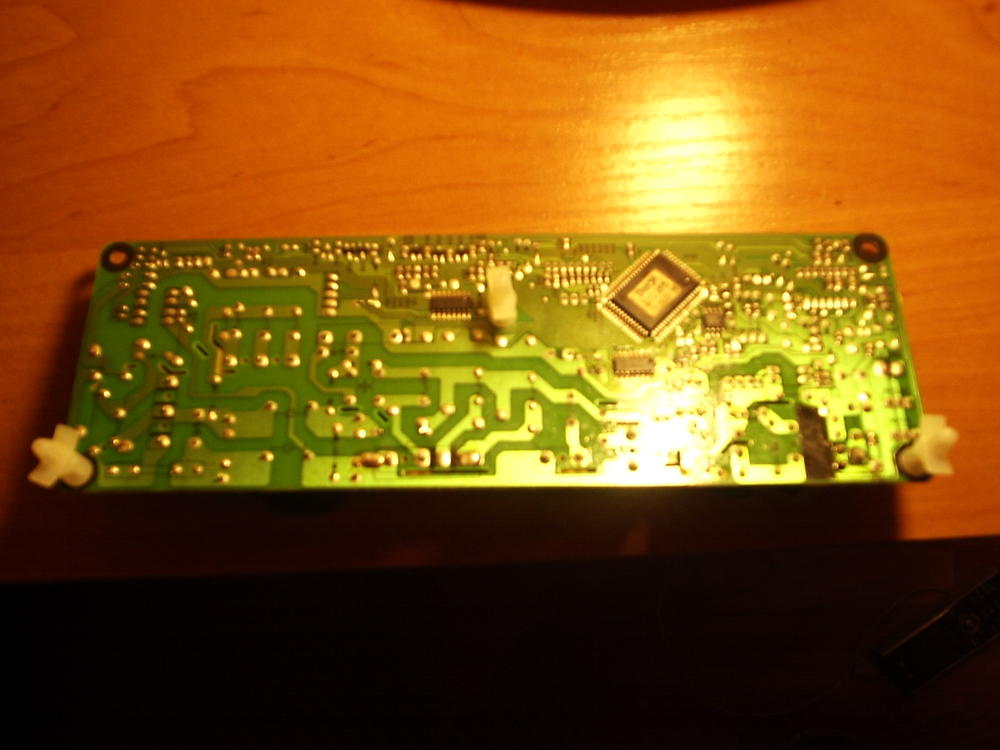

Доброго дня ! По случаю приобрёл "остатки" канального кондиционера LG, испаритель и плату управления с настенным пультом, электроника исправна,хотелось бы восстановить кондиционер,но не могу узнать какая именно это модель. На плате управления ряд надписей,напротив одной из них стоит галка - ASM:6871A10038,рядом ещё надпись - PWB:6870A90016C. Известно, что кондиционер работал на помещение 40-60 кв. метров.

Вложение 1588 Вложение 1589 Вложение 1592 Вложение 1593 Вложение 1594 Вложение 1595 Вложение 1596

Если есть внутренний блок, то по фишкам подсоединения с наружним блоком можно отределить какой способ управления наружным блоком.
Надписи на платах ничего не говорят о модели.

Способ управления известен,есть схемы канальных кондиционеров LG, можно,конечно, взять любой,более-менее подходящий наружный блок и состыковать его с этой платой управления и внутренним блоком,но вопрос не только в этом, как всё-же узнать какая это была модель или хотя бы модельный ряд ? Ведь платы каждого модельного ряда отличаются.

Если судит по тем платам которые Вы представили, то это могут быть такие серии сплитов.
LG LB-D1860HL
LG LB-E4880CL
LG LB-E4881HL
LG LB-F3681HL
Это очень древние модели имульсного регулирования управлением наружки.
На памяти делал ремонт очень давно но видно они ещё есть в работе.
Электроника в них очень хорошая. По согласованию ( по протоколу ) подходят платы наружки от LG S36LHP.

Спасибо за консультацию ! Вот только насчет ,как вы сказали - "древности" кондиционера,сомневаюсь, на плате надпись : 2006.9.12 - конечно не новьё ,но вроде и не древность. Ещё раз спасибо ! Теперь попробую точно определить модель.
Если вам не трудно , напишите пожалуйста годы выпуска этих моделей ,хотя бы очень приблизительно ( 80-е,90-е,первая половина 2000-х ?). Просто не знаю стоит ли связываться,если кондиционер уж слишком древний.
С уважением.

vadik
Серии LG S36LHP начали производить в 2009 году.
Это очень короткая серия. Производства Корея. Импульсно-шагового регулирования как и в Ваше модели.
Протоколы соответствуют. Хотя ,если Вам нужен сплит только на холод, то можно объединить работу без платы в наружке.
Требуются знания и опыт.

Спасибо вам за ответы ! Очень признателен.

По моему твоё.Надо мануал пиши.

Проверил я плату и централь - работоспособны. Но беда в том ,что ставить их мне уже некуда. Поэтому решил продать. Если надо - обращайтесь.

Спасибо вам за схемы ! Мануал тоже пригодится. Если не трудно - выложите или в личку,как вам удобнее.
